Hệ khung ray nhôm định hình hiện là giải pháp lắp đặt pin mặt trời được ưa chuộng nhất tại Việt Nam nhờ độ bền cao, thi công nhanh và khả năng chịu thời tiết khắc nghiệt. Việc lắp đặt đúng kỹ thuật không chỉ đảm bảo an toàn cho toàn bộ hệ thống mà còn giúp tối ưu hiệu suất phát điện trong suốt 20–30 năm sử dụng.

Tổng quan về khung ray nhôm pin mặt trời

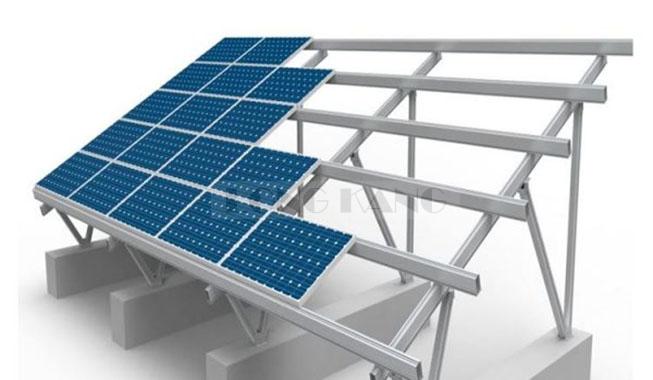

Khung ray nhôm (hay còn gọi là hệ giá đỡ nhôm solar) được thiết kế chuyên dụng để cố định các tấm pin mặt trời trên mái nhà, mái tôn, sân thượng hoặc lắp đặt trên mặt đất. Hệ thống sử dụng nhôm định hình hợp kim 6063-T5/T6 – loại vật liệu nhẹ, chống ăn mòn tốt và có độ cứng cao, rất phù hợp với khí hậu nhiệt đới ẩm của Việt Nam.

Ưu điểm nổi bật của khung nhôm định hình cho pin mặt trời

• Chịu được gió bão mạnh (lên đến 150–200 km/h tùy thiết kế)
• Khả năng chống oxy hóa và ăn mòn vượt trội
• Dễ dàng điều chỉnh góc nghiêng để tối ưu thu nhận ánh sáng
• Tản nhiệt tốt, giúp tấm pin hoạt động mát hơn → tăng hiệu suất phát điện
• Thi công nhanh, linh hoạt, dễ bảo trì và mở rộng hệ thống sau này

Chuẩn bị trước khi lắp đặt hệ khung ray nhôm pin mặt trời

Công cụ và dụng cụ cần thiết

• Máy khoan pin, mũi khoan bê tông và kim loại
• Thước đo laser, thước cuộn, máy cân mức
• Bộ lục giác, cờ lê, tua vít lực
• Máy cắt nhôm, máy mài góc
• Dây an toàn, mũ bảo hộ, giày chống trượt

Vật tư chính cần chuẩn bị

• Ray nhôm định hình (kích thước phổ biến: 40×40, 50×50, ray chuyên solar 35/40/50 mm)
• Kẹp giữa (mid clamp) và kẹp biên (end clamp) bằng nhôm hoặc inox 304
• Bulong T-slot M8/M10, đai ốc cánh bướm, washer chống xoay
• Chân đế nhôm hoặc chân kẹp tôn mạ kẽm
• Thanh ngang (cross beam) tăng độ cứng
• Bộ tiếp địa (grounding clip) và dây tiếp địa
• Keo silicone chống thấm (dùng khi lắp trên mái tôn)

Lưu ý: Bạn có thể tham khảo đầy đủ các loại phụ kiện pin mặt trời chất lượng cao như ray nhôm, kẹp giữa, kẹp biên, chân đế, bulong T-slot…

Quy trình lắp đặt hệ khung ray nhôm pin mặt trời chi tiết

Bước 1: Khảo sát và lập bản vẽ thi công

Xác định hướng lắp đặt lý tưởng (hướng Nam là tốt nhất tại Việt Nam). Tính góc nghiêng tối ưu theo khu vực:

• Miền Bắc (Hà Nội): 15–25°
• Miền Trung (Đà Nẵng): 12–20°
• Miền Nam (TP.HCM): 8–15°

Kiểm tra khả năng chịu tải của mái (thêm khoảng 15–25 kg/m²). Đo kích thước tấm pin để tính khoảng cách giữa các ray.

Bước 2: Lắp đặt chân đế / giá đỡ

• Mái tôn: Sử dụng chân kẹp tôn hoặc khoan bắt vít + bôi keo silicone chống thấm.
• Mái bê tông: Dùng đinh nở hóa học M10/M12 hoặc vít nở.
• Lắp mặt đất: Đổ móng bê tông hoặc sử dụng cọc vít xoắn (ground screw).

Đảm bảo các chân đế thẳng hàng và cân bằng bằng máy cân mức.

Bước 3: Lắp ray dọc (rail chính)

Gắn ray nhôm dọc song song với mái nhà. Khoảng cách giữa các ray thường là 800–1100 mm (tùy kích thước tấm pin). Sử dụng bulong T-slot cố định ray vào chân đế. Kiểm tra độ thẳng và độ phẳng của toàn bộ hệ ray.

Bước 4: Lắp thanh ngang (cross beam)

Gắn thanh ngang lên ray dọc để tăng độ cứng cho hệ thống. Khoảng cách giữa các thanh ngang thường 1–1,5 m tùy theo tải trọng gió khu vực.

Bước 5: Gắn tấm pin mặt trời lên khung

Đặt tấm pin lên ray, căn chỉnh đều. Sử dụng kẹp giữa và kẹp biên để cố định. Siết lực bulong đúng 8–12 Nm (theo khuyến cáo của nhà sản xuất pin). Để khoảng cách giữa các tấm pin khoảng 10–20 mm nhằm giãn nở nhiệt.

Bước 6: Hoàn thiện hệ thống tiếp địa

Nối dây tiếp địa từ khung nhôm → inverter → hệ thống tiếp địa của công trình. Sử dụng kẹp tiếp địa chuyên dụng cho nhôm để đảm bảo điện trở nối đất dưới 5 Ω.

Những lưu ý quan trọng khi lắp đặt khung ray nhôm pin mặt trời

• Tuân thủ tiêu chuẩn TCVN 10860 và IEC 61730, IEC 61215
• Giữ khoảng cách tối thiểu 5–10 cm giữa tấm pin và bề mặt mái để thông gió tốt
• Không lắp đặt ở vị trí dễ bị che bóng (cây cối, ống khói, anten…)
• Sử dụng bulong, ốc vít inox 304 hoặc 316 để tránh gỉ sét
• Kiểm tra lại toàn bộ bulong sau 1–2 tuần vận hành
• Luôn đảm bảo an toàn lao động: dây đai an toàn, không làm việc khi trời mưa hoặc gió lớn

Kiểm tra và nghiệm thu sau lắp đặt

• Kiểm tra độ chắc chắn của toàn bộ bulong và kẹp
• Đo điện trở tiếp địa
• Kiểm tra góc nghiêng và hướng lắp đặt
• Chụp ảnh toàn bộ hệ thống trước khi bàn giao cho khách hàng

Lắp đặt hệ khung ray nhôm pin mặt trời đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định, đạt hiệu suất cao và tuổi thọ dài. Nếu bạn cần các loại phụ kiện pin mặt trời chất lượng (ray nhôm, kẹp, chân đế, bulong T-slot…), bạn có thể tham khảo ngay tại Long Kang
